RikaNV Moskit 335 LRF

Обзор

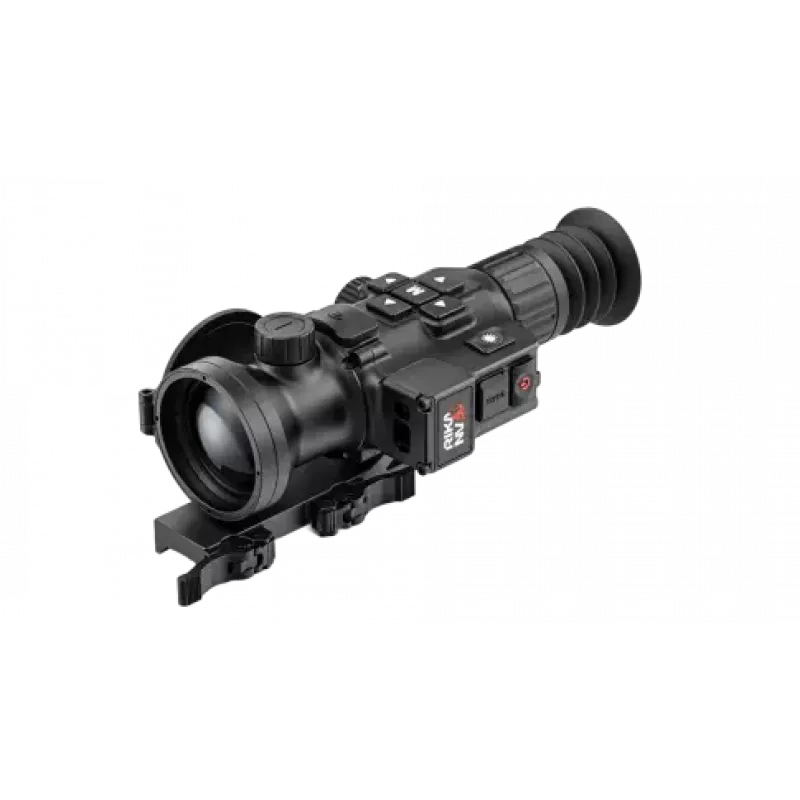

Тепловизионный прицел RikaNV Moskit 335 LRF на матрице 384×288 с шагом пикселя 12 мкм, объективом с фокусным расстоянием 35 мм и относительным отверстием F/0.9, встроенным лазерным дальномером с дальностью измерения 10–1 200 м и стойкостью к отдаче 7 000 Дж. NETD ≤18 мК и частота кадров 60 Гц задают чтение слабоконтрастной сцены и сопровождение движущегося зверя; базовая кратность 3,4× с полем зрения 7,5°×5,7° рассчитана на засидку, вышку и ночной выстрел в лесу; корпус с защитой IP67 работает в диапазоне от −30 °C до +50 °C. Сценарии — ночная охота на кабана, добор подранка, наблюдение с вышки на кромке поля, стрельба в динамике с расчётом поправки по измеренной дистанции.

Тепловизионный модуль

Тепловизионный тракт построен на неохлаждаемом микроболометре VOx (оксид ванадия) 384×288 с шагом пикселя 12 мкм и NETD ≤18 мК. Микроболометрическая матрица регистрирует собственное инфракрасное излучение объектов в диапазоне LWIR (8–14 мкм): каждый детектор — терморезистор, который меняет электрическое сопротивление под действием поглощённого излучения. Изменения сопротивления считываются как электрический сигнал, а разница температур участков сцены преобразуется в яркость пикселя на дисплее. Неохлаждаемый сенсор — твердотельная конструкция без криогенного узла: картинка появляется через секунды после включения, а ресурс матрицы исчисляется десятками тысяч часов, поэтому в поле прицел готов к работе сразу, без прогрева и охлаждения.

Разрешение 384×288 в связке с шагом пикселя 12 мкм и фокусным расстоянием 35 мм определяет мгновенное поле зрения одного детектора — IFOV (Instantaneous Field of View) около 0,34 мрад. На дистанции 100 м один пиксель матрицы покрывает участок сцены около 3,4 см: именно эта угловая мера решает, на каком удалении силуэт кабана перестаёт быть тёплым пятном и приобретает контур с различимыми головой и корпусом. Детализацию задаёт оптическое разрешение сенсора: цифровой зум укрупняет уже снятую картинку интерполяцией, сохраняя исходный уровень различимых деталей, поэтому на засидке работа ведётся на базовой кратности, а зум применяется для разглядывания уже найденного зверя.

NETD (Noise Equivalent Temperature Difference) ≤18 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Значение относится ко всему тракту — матрице, светосильному объективу F/0.9 и алгоритмам обработки — и определяет раннее чтение слабоконтрастной сцены: остывающая к утру опушка, лёжка зверя на прогретом за день грунте, след на мокрой траве после мороси, косуля в подлеске при выровненной температуре тела и фона. В таких условиях тепловой контраст между объектом и фоном составляет доли градуса, и чувствительность тракта решает, отделится ли силуэт от фона.

Спектральный диапазон 8–14 мкм соответствует пику собственного теплового излучения тел при земных температурах (закон Вина): в этой полосе излучают тело зверя, нагретые камни и стволы. Длинноволновое излучение слабо рассеивается атмосферной дымкой, лёгким дождём и туманом, поэтому тепловизионный прицел сохраняет картину сцены в условиях, где дневная оптика показывает серую пелену. Частота кадров 60 Гц даёт обновление изображения каждые 16,7 мс: при проводке за бегущим кабаном или при резком развороте на шум в кустах картинка не смазывается и не отстаёт от движения оружия, а прицельная марка удерживается на корпусе зверя. Высокая частота обновления входит в энергопотребление тракта и учтена в паспортной автономности.

Интегральный результат матрицы и оптики — рабочие дистанции: расчёт по критерию Джонсона для этой связки приведён отдельным разделом. Паспортная дальность обнаружения производителя, полученная по собственной методике — 1 800 м; это паспортное значение, а не расчёт по критерию Джонсона. По той же заводской методике для объекта 1,7×0,5 м (ростовая фигура) производитель приводит паспортные оценки: обнаружение 2 500 м, распознавание 830 м, идентификация 410 м; для крупного объекта 4,6×2,3 м — обнаружение 6 700 м, распознавание 2 240 м, идентификация 1 120 м. Пороги заводской таблицы отличаются от порогов расчёта по критерию Джонсона, поэтому эти числа с расчётными напрямую не сопоставляются.

Оптика

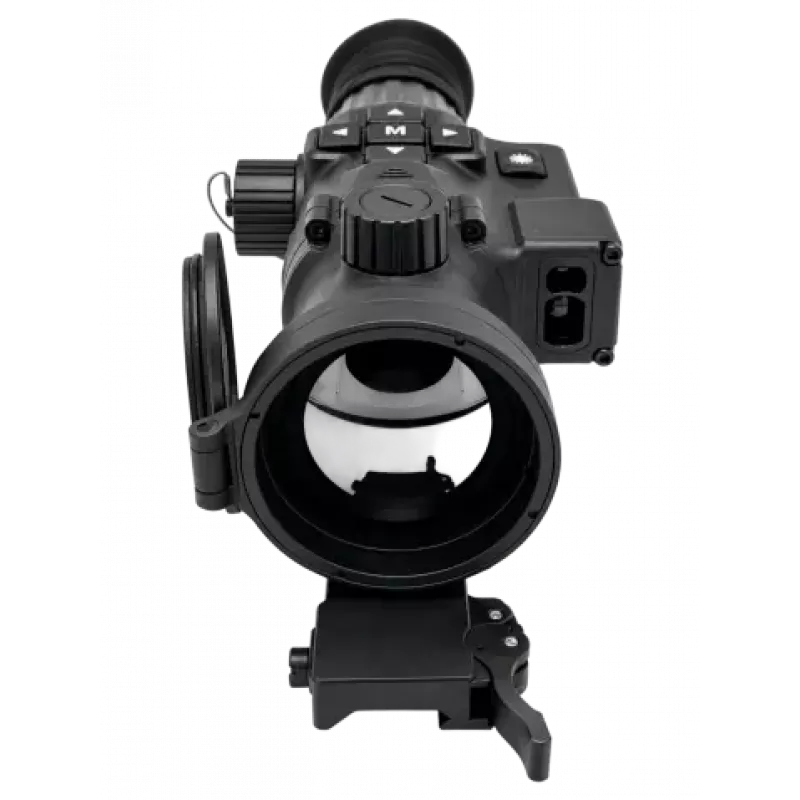

Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 задаёт базовую кратность 3,4× и поле зрения 7,5°×5,7°. Световой поток на сенсор пропорционален 1/F²: по сравнению со схемой F/1.4 объектив F/0.9 пропускает примерно в 2,4 раза больше сигнала. В тепловизионном тракте это напрямую расширяет условия уверенной работы: при морозе с изморозью, в мокром снегопаде и в предрассветный час, когда фон и объект по температуре сближаются, на матрицу приходит больше полезного излучения, и чувствительность ≤18 мК реализуется на практике, а не только на стенде.

Поле зрения 7,5° по горизонтали соответствует полосе 13,2×9,9 м на дистанции 100 м; арифметика линейна — на 200 м полоса вдвое шире, на 50 м вдвое уже. На базовой кратности 3,4× такой сектор держит в кадре кабана целиком на подходе к кормовому полю и просеку от края до края при наблюдении с вышки, а при поиске по опушке проводка ведётся шире, чем позволяет узкое поле на высокой кратности. Ступенчатый цифровой зум 1×/2×/4× даёт результирующую кратность 3,4×, 6,8× и 13,6×; с каждой ступенью поле зрения сужается вдвое: на 2× — 3,75° и полоса около 6,6 м на 100 м, на 4× — около 1,9° и 3,3 м. Поиск ведётся на базовой ступени, а зум подключается для уточнения точки прицеливания на уже найденном звере.

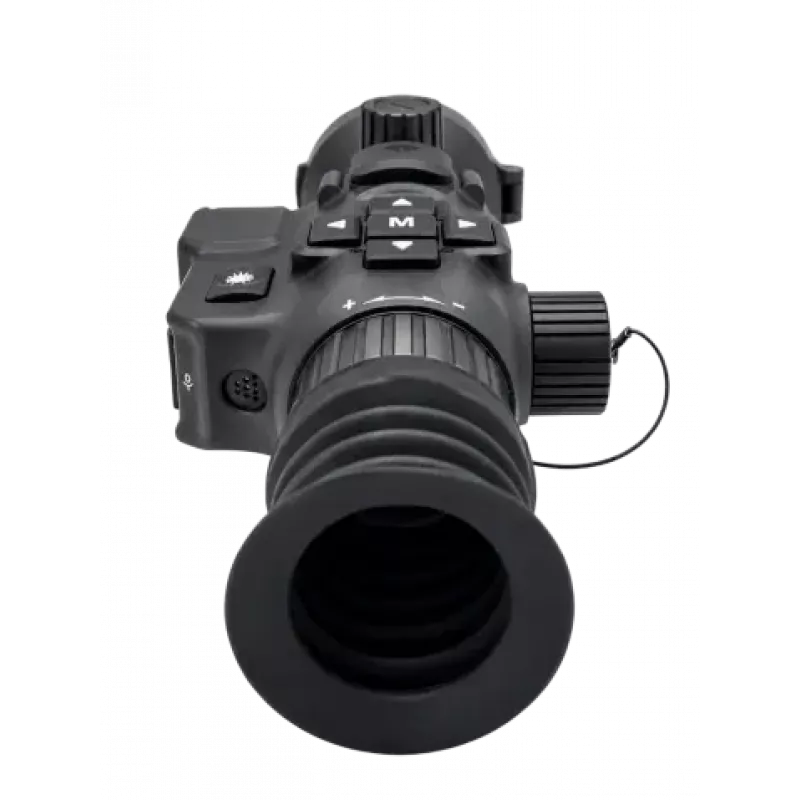

Удаление выходного зрачка 48 мм и выходной зрачок 8 мм вместе определяют скорость вкладки. Глаз удерживает полное поле изображения при смещении головы относительно оси в пределах диаметра выходного зрачка, а расстояние 48 мм до окуляра оставляет место для очков, балаклавы и зимнего капюшона: прицеливание из неудобной позы на вышке или с колена в снегу не требует точного поиска положения головы. Диоптрийная коррекция ±5 дптр настраивает резкость изображения под зрение стрелка самим окуляром, и под прицелом очки не нужны — это удобство в зимней одежде, под маской и в дождь.

Рабочие дистанции: расчёт по критерию Джонсона

Расчётные дистанции для объектива 35 мм и шага пикселя 12 мкм приведены по критерию Джонсона: обнаружение — на изображении заметен тёплый объект, но ещё не его тип и детали (критический размер цели занимает примерно 2 пикселя); распознавание — ясен тип объекта, зверь отличим от человека и от предмета (около 8 пикселей); идентификация — различимо достаточно деталей для уверенного определения, например пола и возраста зверя (около 16 пикселей). Формула: дистанция = размер цели × фокусное расстояние × 1 000 / (порог в пикселях × шаг пикселя).

Это геометрический расчёт от размера цели, фокусного расстояния и шага пикселя, а не полевое обещание: тепловой контраст сцены, осадки и дымка меняют фактический результат. Для тепловизионного прицела для охоты на кабана таблица читается так: тёплый силуэт кабана виден на расчётной дистанции до 1 167 м, тип зверя ясен с 292 м, а детали для уверенного определения — с 146 м; лиса на открытом поле обнаруживается с 583 м и распознаётся со 146 м. Для ночного выстрела в лесу и на кромке поля, где дистанции стрельбы укладываются в сотни метров, рабочая зона прицела — распознавание и идентификация, а обнаружение на дальнем краю таблицы служит для наблюдения за подходом зверя и выбора момента.

Прицельная марка

Прицельная марка в тепловизионном прицеле — программная разметка поверх изображения, а не гравировка на стекле. В памяти RikaNV Moskit 335 LRF хранится 6 прицельных сеток и 5 цветов марки: под быструю стрельбу накоротке подбирается открытый крест, под дальний выстрел — тонкая точка, а сетка с угловой разметкой служит для оценки дистанции и упреждения по угловому размеру зверя.

Цвет марки выбирается под текущую тепловую палитру: на светлом фоне палитры «горячее — белое» контрастна цветная марка, на инвертированной палитре — светлая. Смена сетки и цвета выполняется в меню, и марка сохраняет чёткое положение при любом переключении режима картинки — от поиска на широкой палитре до выстрела на контрастной.

Лазерный дальномер

Встроенный лазерный дальномер измеряет дистанцию в диапазоне от 10 м до 1 200 м с точностью ≤±1 м до 300 м и ≤±2 м на большей дальности. Класс лазерной безопасности — Class 1 (IEC 60825); паспортный класс относится к условиям нормальной эксплуатации и не отменяет предупреждение о работе с дальномером, в том числе запрет смотреть в выходное отверстие лазерного излучения — невооружённым глазом или через увеличивающую оптику.

Паспортные дальности по типам объектов приводятся с условиями измерения: при видимости ≥10 км и влажности ≤60 % дальномер выдаёт результат на ≥800 м по лесному массиву и на ≥1 000 м по строениям. Достоверность измерения в этих условиях — доля корректных замеров ≥99 % при доле ложных срабатываний ≤2 %. Верхняя граница 1 200 м — паспортное значение для условий и объекта заводских испытаний; на другой поверхности и при другой погоде результат определяют три физических причины, и каждая из них действует независимо от того, виден ли объект в тепловом изображении.

Первая причина — отражение от цели. Дальномер посылает лазерный импульс и регистрирует ту часть излучения, которая вернулась в приёмник; расстояние вычисляется по времени прохождения. Чем меньше энергии возвращается, тем короче достижимая дистанция, а при слишком слабом возврате результат отсутствует. Обратный сигнал ослабляют разные механизмы: поглощение излучения материалом, рассеяние в стороны, зеркальное отражение мимо приёмника и прохождение излучения сквозь прозрачную поверхность. Вода, мокрый асфальт, стекло, тёмные покрытия и часть матовых материалов возвращают мало энергии, и паспортная максимальная дальность по ним может не достигаться; по стеклу возможен возврат как от самой поверхности, так и от объекта за ней. При этом светлая матовая поверхность — стена, снежный склон, шкура зверя на светлой палитре — даёт устойчивый рассеянный возврат, а видимый тёмный цвет сам по себе не означает слабого отражения на длине волны лазера.

Вторая причина — угол между лучом и поверхностью. При наклонном попадании импульса, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал ослабевает, и максимальная дистанция измерения уменьшается. Это не сводится к правилу «только строго перпендикулярно»: результат зависит также от материала и характера отражения — диффузно отражающая поверхность возвращает часть энергии под любым углом, зеркальная — почти ничего мимо нормали.

Третья причина — возврат от атмосферы. Капли тумана, дождя и взвешенные аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно: часть энергии импульса теряется до цели, и сигнал от нужного объекта ослабевает. Одновременно капли и частицы сами создают отражение — более близкое, чем объект, — и модуль может либо не получить результат, либо принять этот ранний возврат за сигнал цели и показать расстояние не до выбранного зверя. Речь о взвешенных каплях и частицах, а не о влажном воздухе как таковом. Видимость зверя в тепловом изображении не гарантирует корректный лазерный замер: тепловой тракт работает по собственному излучению объекта, дальномер — по отражённому импульсу.

Расходимость луча <6 мрад означает пятно диаметром менее 60 см на дистанции 100 м: пучок ложится на корпус зверя, а не на склон или кусты за ним, и измеренная дистанция относится к цели. Дальномер работает в диапазоне от −20 °C до +60 °C; его поведение у нижней границы описано в разделе об условиях эксплуатации. Полученная дистанция передаётся в баллистический калькулятор, и погрешность измерения ≤±1 м на дистанциях до 300 м определяет, насколько рассчитанная вертикальная поправка соответствует реальному удалению зверя.

Функции

Пристрелка и баллистика. Стойкость к отдаче 7 000 Дж — паспортный предел ударной нагрузки, при котором прицел сохраняет пристрелку, целостность матрицы и крепежа на всём ресурсе выстрелов вместе с оружием. Прицел ставится на планку Picatinny Rail штатным кронштейном на трёх винтах M5×10: жёсткость посадки определяет повторяемость точки попадания после снятия и установки. Ручная пристрелка с фиксированным шагом юстировки приводит марку к точке попадания, а 6 профилей пристрелки хранят отдельные настройки под разные стволы, калибры и патроны — переключение в меню сразу ставит марку в положение, приведённое для выбранного профиля. Встроенный баллистический калькулятор переводит параметры выстрела и дистанцию, измеренную дальномером, в поправку прицеливания — расчёт для ночного выстрела на кромке поля выполняется в самом прицеле, без отдельной таблицы.

Обработка изображения. Калибровка NUC (Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и доступна в трёх вариантах: по крышке объектива, механическим затвором с короткой паузой изображения около 0,5 с и бесшторным алгоритмом shutterless — без паузы кадра, что позволяет удерживать зверя в сетке без пропуска момента. Пять цветовых палитр и три режима изображения — Forest, Rain, Outdoor — задают пресеты усиления, контраста и шумоподавления под доминирующий фон: Forest рассчитан на равномерно тёплый лесной фон, Rain — на сцену под осадками с размытым контрастом, Outdoor — на открытое пространство. Heat Track автоматически выделяет маркером самую тёплую точку кадра — зверь в густом подлеске или на пёстром тепловом фоне находится раньше, чем взгляд разберёт рельеф сцены. Защита от засветки программно детектирует локальный пересвет при наведении на яркий точечный тепловой источник и снижает чувствительность затронутых пикселей.

Запись и документирование. RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром: момент выстрела сохраняется вместе с предысторией без нажатия кнопки, что даёт материал для разбора промаха и подтверждения добора. Встроенная память 64 ГБ при типовом расходе 100–150 МБ на минуту записи вмещает порядка 7–10 ч видео — запас на многодневный выезд без переноса файлов. Запись ведётся с наложением данных OSD — кратность, азимут, дистанция, заряд батареи — и со звуком встроенного микрофона, поэтому контекст выстрела сохраняется вместе с изображением, а голосовой комментарий в поле избавляет от записей по памяти. PiP (Picture-in-Picture) выводит увеличенную врезку зоны прицельной марки поверх основного кадра: прицеливание ведётся с точностью приближения, а периферия остаётся под контролем — при стрельбе в динамике и на средних дистанциях. Снятые фото и видео в формате JPG и MP4 просматриваются в локальном альбоме на самом прицеле — отбор материала и удаление лишнего выполняются в поле, без переноса на компьютер.

Навигация и интерфейс. Цифровой магнитный компас выводит азимут в OSD и записывает его в метаданные фото и видео — для ориентирования в тумане и координации с напарниками по направлению; периодическая калибровка жестом «восьмёркой» поддерживает точность показаний. Интерфейс меню и OSD — на русском и английском языках.

Питание

Прицел питается от одного съёмного элемента Li-ion формата 18690 (3,6 В, 3 650 мА·ч), который заменяется на запасной в поле, в том числе на морозе. Паспортное время работы от полного заряда — 8 ч в базовом режиме, 6 ч при включённом Wi-Fi и 3,5 ч при одновременно активных Wi-Fi и лазерном дальномере. Три значения показывают распределение автономности по штатным режимам: трансляция изображения на смартфон расходует около двух часов из восьми, а постоянная работа дальномера вместе с трансляцией сокращает время ещё вдвое. Для ночной засидки с единичными замерами дистанции ориентир — базовое значение; для длительной трансляции на телефон напарника — значение с Wi-Fi.

Защита от переполюсовки блокирует подачу тока при установке элемента в неверной ориентации: смена батареи в темноте и в перчатках не создаёт риска для электроники. Подзарядка выполняется через разъём USB Type-C от внешнего источника или во внешнем зарядном блоке из комплекта.

Интерфейсы

Разъём USB Type-C принимает питание 5 В при токе 1 А или 2 А и передаёт данные: зарядка, копирование фото и видео на компьютер и обновление прошивки идут через один симметричный коннектор, подключаемый в любой ориентации кабеля. Модуль Wi-Fi связывает прицел с мобильным приложением для трансляции изображения в реальном времени, передачи материалов и удалённого управления настройками; в режиме точки доступа тепловизор поднимает собственную сеть и подключает смартфон напрямую — связь с приложением сохраняется в угодьях вне зоны сотового покрытия.

Условия эксплуатации

Рабочий диапазон температур изделия в сборе — от −30 °C до +50 °C, степень защиты IP67. Нижняя граница −30 °C определяет пригодность для зимней охоты: прицел остаётся инструментом наблюдения и стрельбы на засидке в январский мороз средней полосы и Сибири. Класс IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м. Это характеристика защиты корпуса; IP67 не отменяет ограничений на условия работы лазерного дальномера — дождь, снег, высокая влажность и запылённая среда остаются условиями, которых предупреждение о работе с дальномерами требует избегать.

Отдельные модули аттестованы в собственных диапазонах: дисплей — от −20 °C до +55 °C, лазерный дальномер — от −20 °C до +60 °C. В промежутке от −30 °C до −20 °C изделие работает, а модули находятся вне своих аттестованных нижних границ, и каждый ведёт себя предсказуемо. У органической матрицы дисплея на морозе растёт время отклика — при быстрой проводке появляется смаз — и смещается цветопередача, картинка меняет оттенок; наблюдение при этом сохраняется. У дальномера на морозе слабеет излучение полупроводникового лазера: замер на большой дистанции становится менее устойчивым, тогда как на коротких дистанциях измерение сохраняется, поэтому у нижней границы дальний замер стоит повторить и сверить показания между собой. Верхние границы модулей — +55 °C и +60 °C — лежат выше верхней границы изделия +50 °C и в рабочем конверте не проявляются.

Комплектация

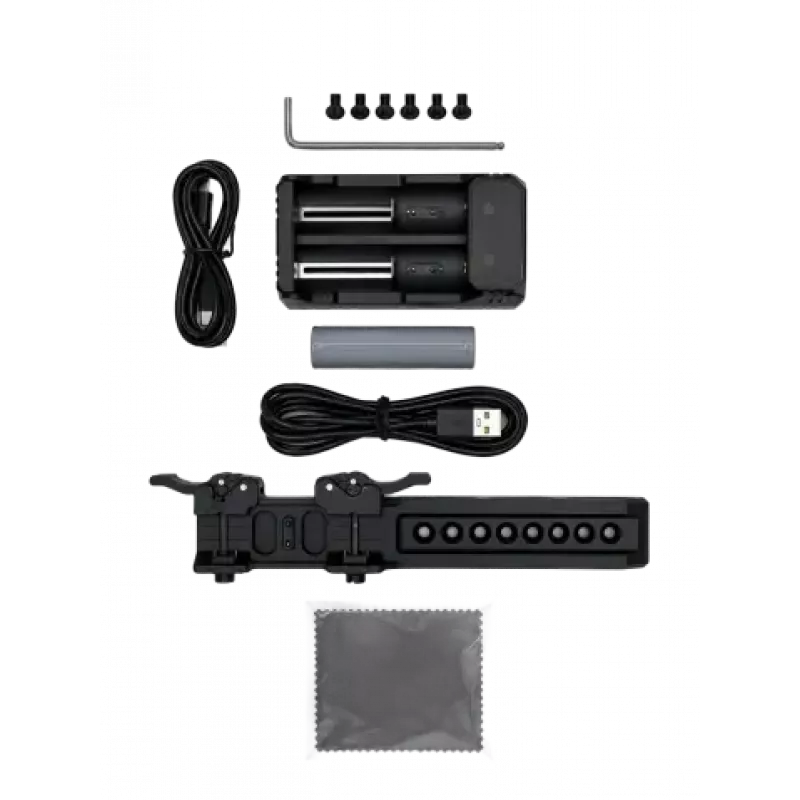

В комплект RikaNV Moskit 335 LRF входят кронштейн Picatinny Rail с винтами и ключом — прицел встаёт на планку без подбора крепежа, — а также один элемент питания 18690 и отдельный внешний зарядный блок, что позволяет заряжать батарею вне прицела и держать её в тепле до выхода. Кабель USB Type-C из комплекта сразу готов для зарядки и копирования записей на компьютер. Упаковка — картонная коробка.

Меры безопасности

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив фокусирует излучение на матрицу независимо от того, включён прицел или нет.

Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом излучение солнца или дуги создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели: в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Встроенная защита от засветки снижает риск случайного повреждения, но запрета не отменяет.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно: тепловизор ведёт служебные логи, по которым определяется причина повреждения.

Предупреждение о работе с дальномерами

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1).

Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды.

Запрещается измерять дальность до цели находящейся в пределах 5 м, во избежание выгорания детектора изделия
