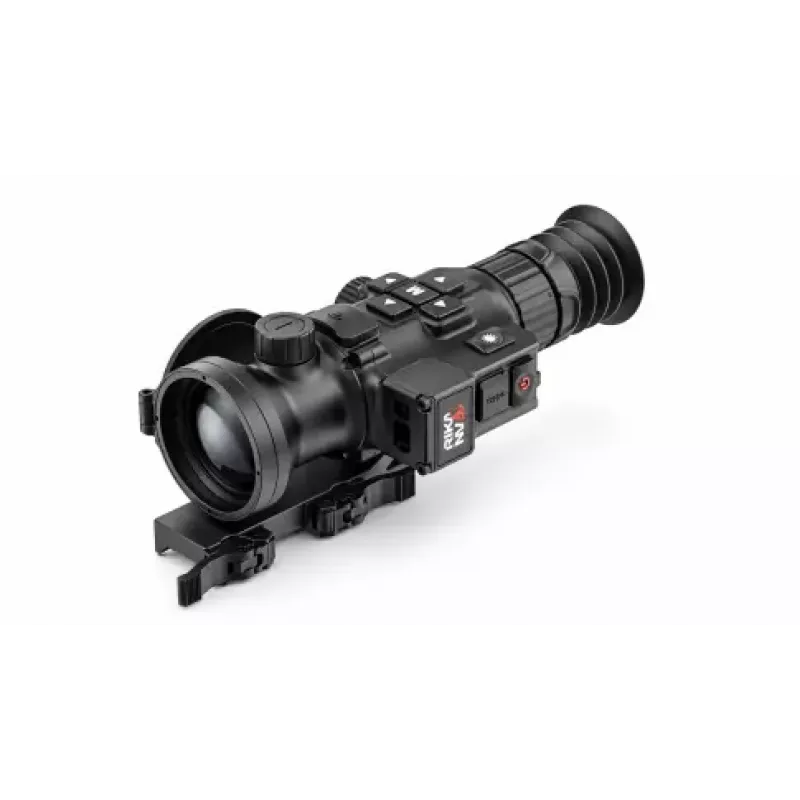

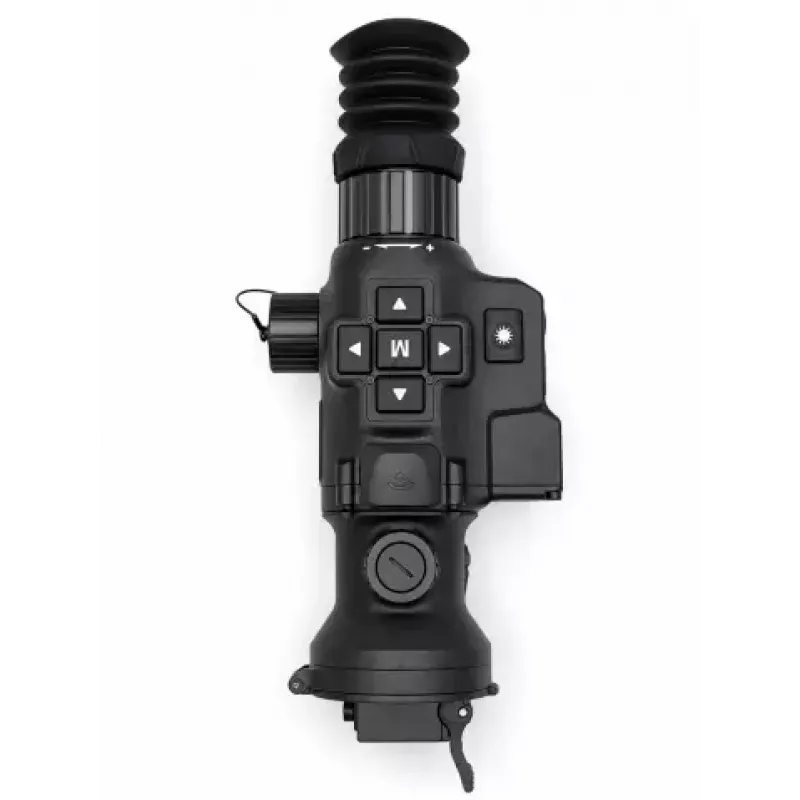

Тепловизионный прицел RikaNV Kaban 650 LRF

Новинка

Артикул: RikaNV Kaban 650 LRF

Оставить отзыв

Тепловизионный прицел RikaNV Kaban 650 LRF на матрице 640×480 с германиевым объективом 50 мм F/0.9, лазерным дальномером и баллистическим калькулятором, считающим поправку по измеренной дистанции. Расчётная дальность обнаружения кабана по критерию Джонсона — 1 667 м.

Да, до 1500 метров

640×480@ 12μm

Да

50mm F0.9

Описание и характеристики

Отзывы

Доставка и оплата

Xарактеристики

Производитель

RikaNV

Назначение

Тепловизионный прицел для охоты

System NETD,mk

≤ 15

Сенсор

640×480@ 12μm

Объектив

50mm F0.9

Увеличение

3,1 - 24,8

Дистанция обнаружения

3500 м

Wi-Fi

Да

Видеозапись

Да

Время работы

6ч

Защита

IP67

Диапазон рабочих температур, °С

-25 — +50

Частота обновления

60 Гц

Поле зрения

8.8°×6.6°

Дисплей

AMOLED 2560×1440

Лазерный дальномер

Да, до 1500 метров

Ударная нагрузка

6000 Дж

Удаление зрачка

55 мм

Материал корпуса

Высокопрочный сплав алюминия

Видеопамять

64 Гб

Лазерный дальномер

Да

Элемент питания

18650

Баллистический калькулятор

Да

Гироскоп

Да

ЗероСтоп

Нет

Защита от солнца

Да

Обзор
Тепловизионный прицел RikaNV Kaban 650 LRF собран вокруг неохлаждаемой матрицы 640×480 с шагом пикселя 12 мкм, германиевого объектива 50 мм F/0.9 и встроенного лазерного дальномера с диапазоном измерения 10–1 200 м. Тепловая чувствительность тракта NETD ≤ 15 мК и частота обновления кадра 60 Гц определяют рабочий сценарий: поиск зверя в угодьях и стрельба одной оптикой — ночью в лесу, в тумане и в снегопаде, при температуре до −30 °C, с расчётом поправки по измеренной дистанции прямо в прицеле.

Тепловизионный модуль
Неохлаждаемый микроболометр регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (Long Wave InfraRed, 8–14 мкм): приходящее излучение нагревает чувствительные элементы матрицы, их электрическое сопротивление меняется, и это изменение оцифровывается в тепловую картину на дисплее. Изображение строится по разнице температур поверхностей, поэтому одинаково доступно в полной темноте, в предрассветных сумерках и под кронами.

Чувствительный слой матрицы выполнен на оксиде ванадия (VOx) — массиве терморезисторов, каждый из которых отвечает на тепловой поток от своего участка сцены. Неохлаждаемая схема означает твердотельную конструкцию без криогенного узла, ресурс порядка десятков тысяч часов непрерывной работы и выход на рабочую картинку за секунды после включения: в засидке или на вышке прицел готов к наблюдению сразу, без прогрева.

Матрица 640×480 — это 307 200 физических детекторов, и именно они задают предел детализации: цифровой зум лишь укрупняет уже снятую картину интерполяцией, сохраняя исходный уровень проработки деталей. Шаг пикселя 12 мкм вместе с фокусным расстоянием объектива 50 мм определяет мгновенное поле зрения одного детектора (IFOV) — 0,24 мрад, что на дистанции 100 м соответствует участку сцены около 2,4 см. Чем мельче элемент сцены, приходящийся на один детектор, тем дальше читаются силуэт зверя и детали его позы.

Тепловая чувствительность NETD ≤15 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это системная величина: её дают вместе матрица, светосила объектива и алгоритмы обработки. Практический смысл — раннее чтение слабоконтрастной сцены: прогретая за день опушка, кабан в подлеске на фоне тёплого грунта, остывающий след, морось и туман, где перепад температур между зверем и фоном измеряется долями градуса.

Полоса 8–14 мкм выбрана по физике излучения: при земных температурах максимум собственного теплового излучения тел приходится именно на неё (закон Вина), и в этой же полосе атмосфера сохраняет высокую прозрачность — дымка, лёгкий дождь и туман ослабляют сигнал заметно меньше, чем видимый свет. Отсюда работоспособность тепловизионного канала в погоду, в которую дневная и ночная светосильная оптика теряет сцену.

Частота обновления кадра 60 Гц удерживает картинку слитной при проводке: при панорамировании за идущим кабаном или уходящей косулей смаз и задержка изображения снижаются, и цель остаётся в кадре и в прицельной сетке. Высокая частота обновления тракта учитывается в энергопотреблении — она входит в паспортные значения времени работы наравне с беспроводным каналом и дальномером.

Оптика
Объектив 50 мм F/0.9 с линзами из германия (Ge) собирает тепловой поток на матрицу. Германий — стандарт высокоточной LWIR-оптики: он имеет высокий коэффициент пропускания в полосе 8–14 мкм и сохраняет оптические свойства стабильными во всём рабочем диапазоне температур, от летней жары до мороза. Относительное отверстие F/0.9 работает по закону обратных квадратов: световой поток на сенсор пропорционален 1/F², и переход с F/1.4 на F/0.9 даёт примерно 2,4-кратный выигрыш по проходящему сигналу — тот запас, который расширяет условия уверенной работы тракта в морось, туман и по низкоконтрастной сцене.

Фокусное расстояние 50 мм в паре с шагом пикселя 12 мкм задаёт базовую кратность 3,1× и угловое поле зрения 8,8°×6,6°. На дистанции 100 м это полоса 15,4×12,3 м — по ней сразу видно, помещается ли в кадр группа зверей целиком или только один силуэт; арифметика линейна, на 200 м полоса вдвое шире, на 50 м вдвое уже. Широкое поле работает на поиск по угодьям и на отслеживание движения, узкое — на разбор деталей объекта на дальней дистанции.

Цифровой зум ступенчатый, 1/2/4/8×, и каждая ступень пропорционально сужает поле зрения относительно базовой оптической кратности: 8,8° по горизонтали при цифровом ×1, 4,4° при ×2, 2,2° при ×4 и 1,1° при ×8, что соответствует итоговой кратности от 3,1× до 24,8×. Укрупнение выполняется интерполяцией в пределах уже снятого матрицей кадра и служит точному прицеливанию по обнаруженному объекту.

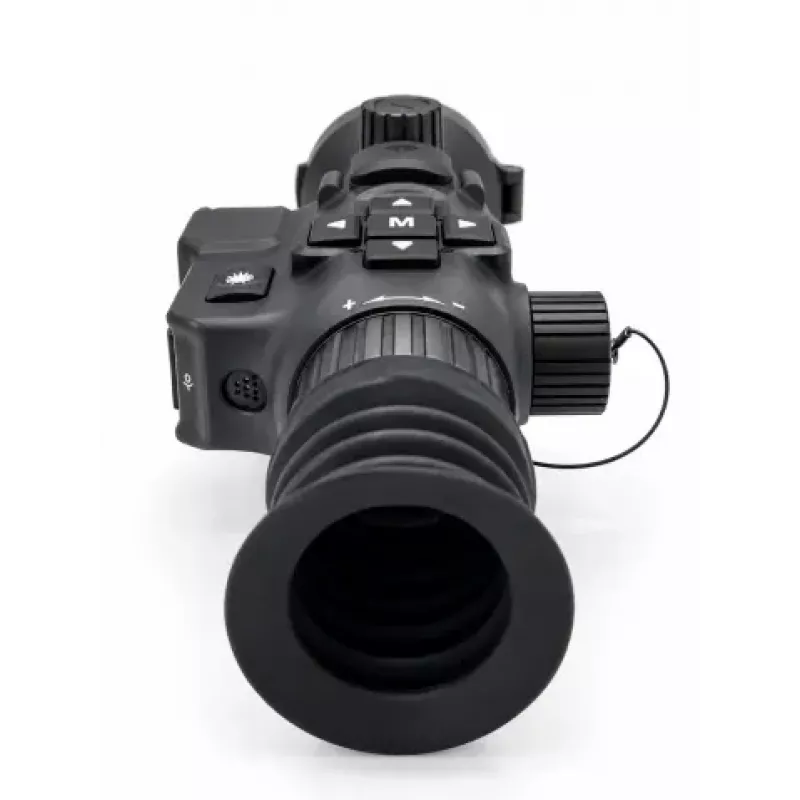

Удаление выходного зрачка 55 мм и выходной зрачок 6 мм определяют вкладку. Крупный выходной зрачок допускает смещение головы относительно оптической оси с сохранением полной картинки, а вынос в 55 мм оставляет запас по посадке глаза — прицеливание в зимней одежде, из неудобной позы, в балаклаве или маске выполняется быстрее, а сама вкладка повторяется одинаково от выстрела к выстрелу. Диоптрийная коррекция ±5 D настраивает резкость окуляра под зрение стрелка, снимая необходимость работать под окуляром в очках.

Рабочие дистанции
Публичные рабочие дистанции Kaban 650 LRF рассчитаны по классическому критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Порог обнаружения в этом расчёте наступает, когда критический размер цели укладывается примерно в два пикселя изображения: в кадре виден тёплый объект, но ещё не его тип и детали. Распознавание означает, что ясен тип цели — копытное, кабан, лиса. Идентификация — что различимо достаточно деталей для уверенного определения конкретного животного и его состояния.

Числа таблицы — результат расчёта по критерию Джонсона, а не полевое обещание: они показывают, как оптико-сенсорная связка распределяет дистанции между порогами для целей разного размера. Фактическая картинка на местности зависит от теплового контраста сцены, влажности, осадков и растительности между стрелком и целью.

Прицельная марка
Прицельная марка в тепловизоре — не оптический элемент, а программная разметка поверх изображения, и отсюда её гибкость. В памяти прицела шесть марок: тонкая точка под дальнюю стрельбу, открытый крест под быструю работу накоротке, сетки с делениями под измерение и упреждение — набор выбирается под задачу выезда, а не под конструкцию оружия.

Цвет марки задаётся отдельно, из пяти вариантов. Смысл настройки — контраст разметки с текущей тепловой палитрой: при смене палитры под сцену марка перенастраивается так, чтобы оставаться читаемой на фоне изображения, и прицеливание сохраняет чёткость и в светлом кадре заснеженного поля, и в тёмном кадре ночного леса.

Дисплей
Дисплей AMOLED с разрешением 1 920×1 440 показывает картину матрицы 640×480 с трёхкратным запасом по каждой оси, поэтому пиксельная структура сенсора не проступает в окуляре ни на базовой кратности, ни на ступенях цифрового зума, а меню и данные OSD (On-Screen Display) прорисовываются чётко. Органическая матрица даёт высокий контраст — тепловые силуэты читаются на тёмном фоне — и быстрый отклик, который сохраняет картинку собранной при резком повороте оптики за движущейся целью.

Шаг пикселя дисплея 5,67×5,67 мкм при диагонали 0,536 дюйма задаёт зернистость изображения в окуляре: плотная структура пикселей делает сетку матрицы незаметной при длительном наблюдении, а воспринимаемый размер картинки определяется этой парой вместе с увеличением окуляра, а не одной лишь диагональю. Это параметр зрительного комфорта в многочасовой засидке.

Пять цветовых палитр переключают представление одного и того же теплового сигнала под задачу: одни удобны для общей ориентации в сцене, другие выделяют самые тёплые точки при поиске, третьи разворачивают больше температурных градаций для разбора сложного фона. Три режима обработки изображения — Forest, Rain и Outdoor — представляют собой пресеты усиления, кривой контраста и шумоподавления под доминирующий фон: лес с равномерным тёплым подлеском, сцену под дождём и открытое пространство. Переключение режима заметно улучшает читаемость картинки без ручной подстройки параметров.

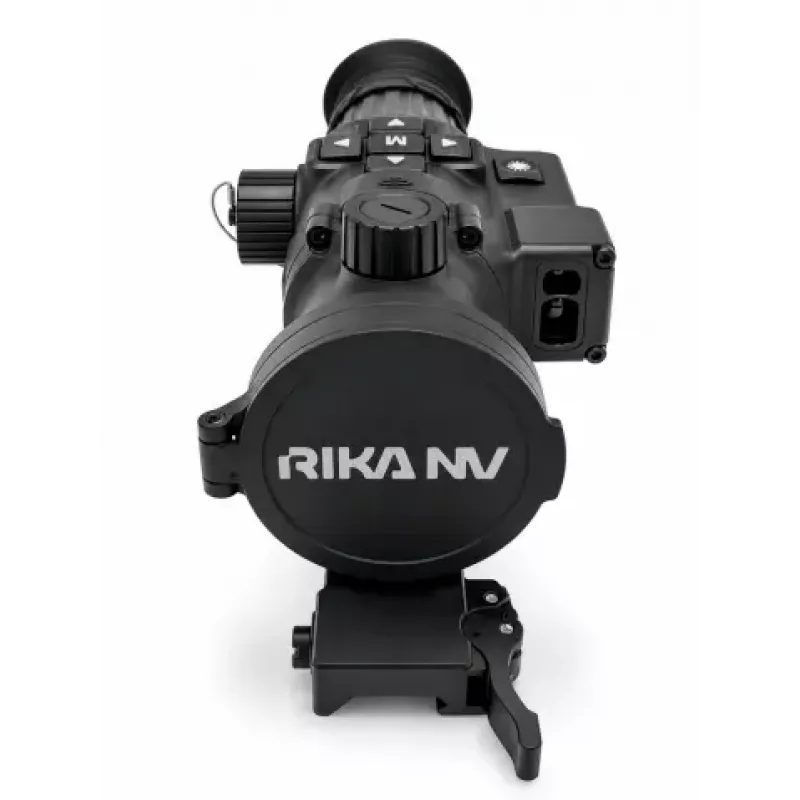

Лазерный дальномер
Встроенный лазерный дальномер измеряет дистанцию в диапазоне 10–1 200 м с точностью ≤±1 м до 300 м и ≤±2 м на большей дальности. Класс лазерной безопасности — Class 1 по IEC 60825: излучение безопасно для глаз при любых условиях наблюдения, в том числе через увеличивающую оптику, что существенно при работе в группе, когда в створе луча может оказаться напарник с биноклем или прицелом.

Излучатель полупроводниковый, с длиной волны 905 нм. Такой источник компактен и экономичен по питанию — благодаря этому измерительный канал размещается в корпусе прицела и работает от того же элемента, не требуя отдельного блока и не наращивая габариты на оружии. Паспортные дальности приведены по типам объектов и условиям: ≥800 м по лесному массиву и ≥1 000 м по строениям при видимости ≥10 км и влажности ≤60 %. В этих же условиях паспорт задаёт достоверность измерения — доля корректных замеров ≥99 % при доле ложных срабатываний ≤2 %. Отражающая способность поверхности, атмосферная видимость и угол к объекту определяют фактический результат конкретного замера.

Расходимость луча <6 мрад означает, что на 100 м пятно подсветки укладывается примерно в 60 см. Узкий пучок ложится на саму цель, а не на фон вокруг неё, поэтому измеренная дистанция относится к зверю, а не к веткам перед ним или склону за ним. Частота измерений связана с дистанцией: до 300 м дальномер обновляет значение с частотой 10 Гц, удерживая актуальную дистанцию до перемещающейся цели, дальше 300 м переходит на 2–3 Гц, накапливая и усиливая отражённый сигнал. Точность измерения напрямую переходит в качество расчёта: чем меньше погрешность дистанции, тем точнее вертикальная поправка, которую выдаёт встроенный баллистический калькулятор на большой дальности.

Функции

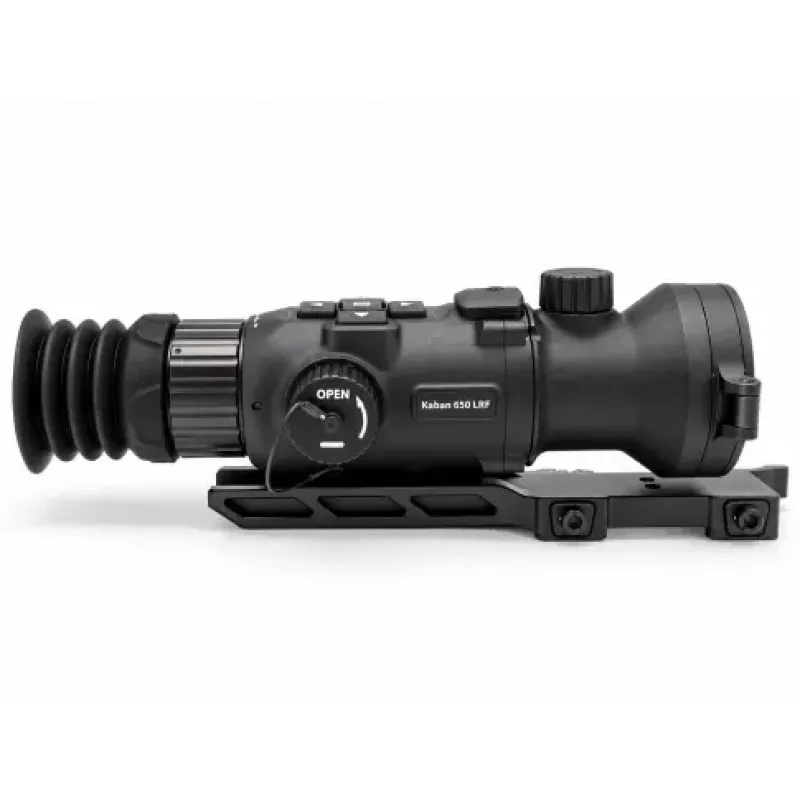

Стойкость к отдаче 1 000 g — предел ударной перегрузки, который прицел выдерживает без сдвига сетки, повреждения матрицы и ослабления крепежа на всём ресурсе выстрелов. Штатное крепление — планка Picatinny Rail на трёх винтах M5×10: посадка выполняется на типовые кронштейны ствольной коробки напрямую, а жёсткость и точность этой посадки определяют сохранение пристрелки от выезда к выезду.

Пристрелка ручная, с пошаговой юстировкой марки к точке попадания, и хранится в шести независимых профилях. Профили закрывают работу с разными стволами, калибрами и партиями патронов — летний и зимний боеприпас, пристрелочный и охотничий патрон: переключение выполняется в меню, и марка сразу встаёт в положение, приведённое для выбранного профиля. Встроенный баллистический калькулятор переводит параметры выстрела в поправку прицеливания, опираясь на дистанцию, измеренную дальномером.

Калибровка изображения (NUC, Non-Uniformity Correction) выравнивает чувствительность пикселей матрицы в течение сеанса и поддерживает однородность картинки. Доступны три способа: по крышке объектива, механическим затвором с короткой паузой кадра около 0,5 с и щелчком, и бесшторный — с обновлением изображения без паузы. Ручной запуск позволяет выбрать момент калибровки самостоятельно, например перед выстрелом, автоматический режим выполняет её по условиям съёмки.

Суперразрешение алгоритмически повышает воспринимаемую детализацию сверх числа физических пикселей матрицы, складывая несколько кадров с субпиксельным смещением и собирая информацию, размазанную между соседними детекторами. Эффект максимален там, где сцена в кадре статична: наблюдение с упора, из засидки или с вышки. Heat Track автоматически выделяет маркером самую тёплую точку кадра, ускоряя обнаружение зверя в густой растительности и на пёстром тепловом фоне. Защита от засветки программно детектирует локальный пересвет в кадре и снижает чувствительность на затронутых пикселях.

Запись документирует выезд без отвлечения на управление. RAV (Recoil-Activated Video) стартует по импульсу выстрела, который улавливает акселерометр прицела, и сохраняет момент вместе с предысторией — материал для разбора промаха и подтверждения этичности добора. PiP (Picture-in-Picture) выводит увеличенную врезку в зоне марки поверх кадра в рабочей кратности, что позволяет целиться с точностью приближения, сохраняя периферийный обзор при стрельбе в динамике. Встроенная память 64 ГБ вмещает порядка 7–10 часов видео — запас на длинный выезд; съёмка ведётся с наложением данных OSD, синхронно пишется звук со встроенного микрофона, а локальный альбом (MP4/JPG) даёт просмотр, сортировку и отбор материала прямо в поле, на дисплее прицела.

Цифровой магнитный компас выводит азимут в OSD и записывает его в метаданные фото и видео: направление на обнаруженного зверя фиксируется в момент наблюдения, что помогает координироваться с напарниками и ориентироваться в тумане и ночью. Периодическая калибровка магнитометра характерным жестом «восьмёркой» поддерживает точность показаний. Интерфейс меню и OSD доступен на русском и английском языках.

Питание
Питание — литий-ионный элемент формата 18690 (3,6 В, 3 650 мА·ч). Паспортное время работы приведено по трём штатным режимам: 6 часов в базовом, 5 часов с включённым Wi-Fi и 3 часа с Wi-Fi и лазерным дальномером — разница между значениями показывает, сколько автономности расходуют трансляция изображения и измерительный канал. Планируя ночной выезд, этот ряд стоит соотносить с тем, насколько активно предполагается измерять дистанцию и передавать картинку на смартфон.

Схема защиты от переполюсовки блокирует подачу тока при неправильной ориентации элемента. Установка аккумулятора в темноте и в перчатках — обычная полевая операция, и защита сохраняет электронику при ошибке в этот момент.

Интерфейсы
Разъём USB Type-C служит для зарядки (5 В при токе 1 А или 2 А), передачи фото и видео на компьютер и обновления прошивки; симметричный коннектор подключается в любой ориентации кабеля, что заметно в темноте и в перчатках. Wi-Fi-модуль связывает прицел с мобильным приложением: трансляция изображения в реальном времени, передача материалов и удалённое управление настройками. Режим точки доступа поднимает собственную сеть прицела и подключает смартфон или планшет напрямую — в удалённых угодьях, вне зоны сотовой сети.

Условия эксплуатации
Рабочий диапазон температур изделия — от −30 до +50 °C, класс защиты IP67. Нижняя граница определяет зимнюю охоту: при −30 °C прицел остаётся исправным инструментом наблюдения и стрельбы. IP67 означает полную защиту от пыли и кратковременное погружение на глубину до 1 м — дождь, мокрый снег, падение в снег и случайное погружение при переправе через ручей входят в штатные условия эксплуатации.

Отдельные модули имеют собственные аттестованные диапазоны: дисплей — от −20 до +65 °C, лазерный дальномер — от −20 до +60 °C. Верхние границы обоих модулей лежат выше верхней границы изделия, а нижние — выше нижней, и практически значим промежуток от −30 до −20 °C, где прицел работает, а модули находятся за своей аттестованной границей. Каждый ведёт себя там предсказуемо. У органической матрицы дисплея на морозе растёт время отклика, из-за чего при быстрой проводке появляется смаз, и смещается цветопередача — оттенок картинки меняется, наблюдение при этом сохраняется. У полупроводникового лазера дальномера на морозе слабеет излучение, и дальний замер становится менее устойчивым, тогда как измерение на коротких дистанциях сохраняется; практический вывод для стрелка простой — у нижней границы диапазона дальний замер стоит повторить и сверить показания между собой.

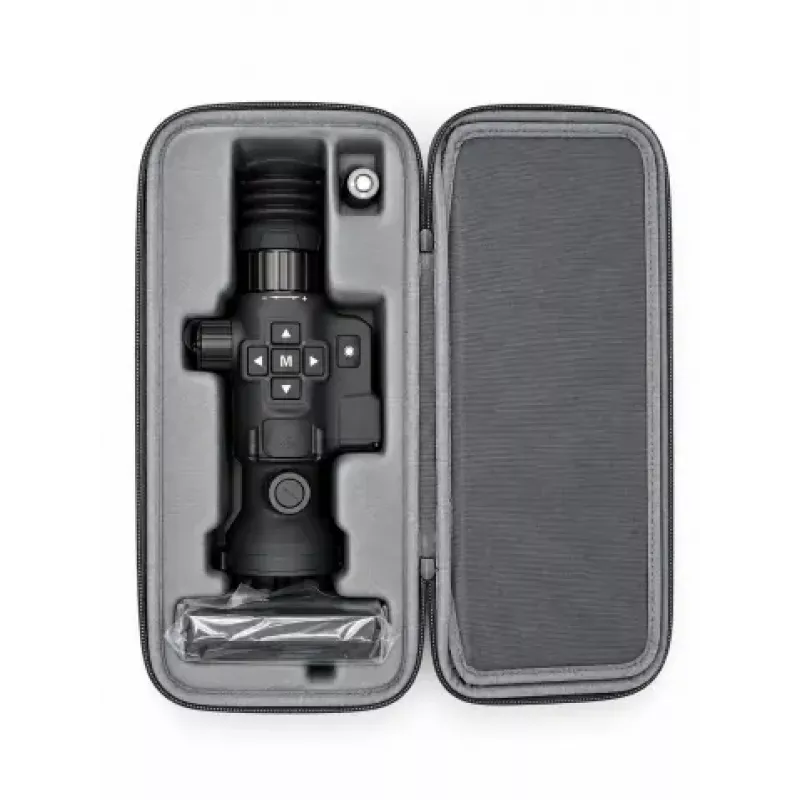

Комплектация

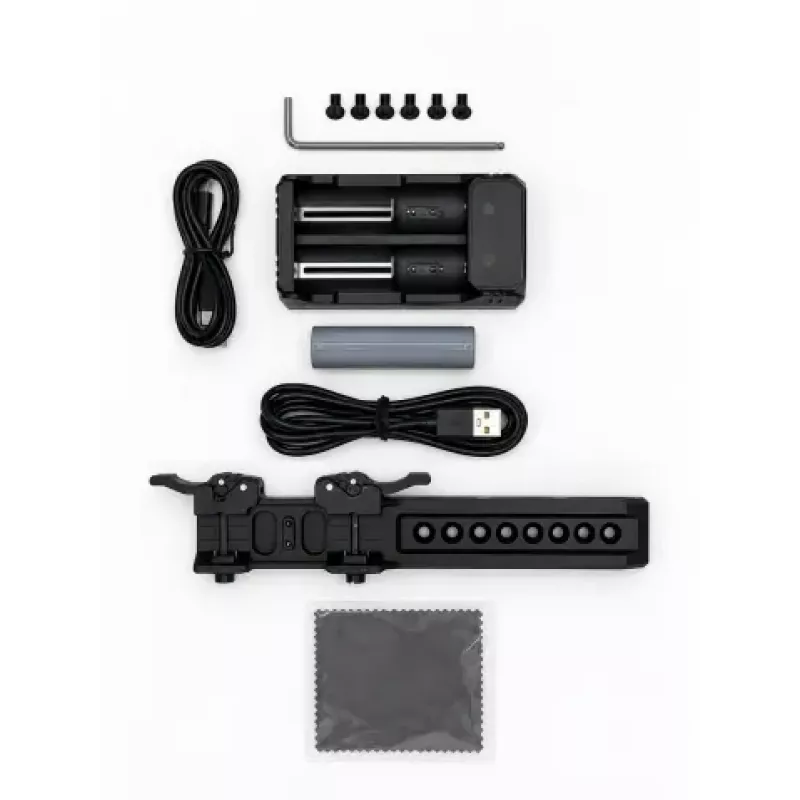

В комплект Kaban 650 LRF входит планка Picatinny Rail с винтами и ключом — монтажный набор для установки на оружие сразу после распаковки. Питание закрыто элементом 18690 и отдельным зарядным устройством к нему, а кабель USB Type-C готов к зарядке от внешнего источника и к подключению к компьютеру.

Меры безопасности
Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив продолжает собирать и фокусировать излучение на матрицу независимо от того, включена электроника или нет.

Физика повреждения такова. Микроболометрический сенсор рассчитан на регистрацию собственного инфракрасного излучения сцены — потоков, соответствующих земным температурам. Излучение солнца или сварочной дуги, сфокусированное объективом в пятно на матрице, создаёт локальную тепловую нагрузку на порядки выше рабочей, и перегрев необратимо разрушает пиксели. В кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом: разрушенные детекторы восстановлению не подлежат.

Повреждение сенсора по этой причине не является гарантийным случаем. При обращении в сервисный центр факт засветки устанавливается однозначно — тепловизор ведёт служебные логи, по которым определяется причина повреждения матрицы. Встроенная защита от засветки снижает риск при случайном попадании яркого источника в кадр, но запрета не отменяет и от направленного наведения на солнце или дугу не защищает.
